Luz de Circuito Simple
Construye un circuito LED real en una protoboard con una resistencia, cables puente y un portapilas pequeno.
Medio · 45-60 minutos
Introduccion
Encender una luz parece algo normal, pero dentro de ese pequeno clic hay un camino completo por donde se mueve la corriente electrica.
En este proyecto construiras un circuito de electronica para principiantes en una protoboard, que permite conectar piezas sin soldar.
Tambien agregaras una resistencia en serie con el LED. La resistencia es importante porque limita la corriente para que el LED no se queme.
El Por Que
La corriente sale del lado positivo de la bateria, pasa por un cable puente, por la resistencia, entra por la pata larga del LED, sale por la pata corta y vuelve al lado negativo de la bateria. La resistencia y el LED estan en serie porque la corriente pasa primero por una pieza y luego por la otra en el mismo lazo. Si el LED esta al reves, la corriente no pasa correctamente y puede que no encienda.
Instrucciones Paso a Paso
- 1
Coloca la protoboard frente a ti. Encuentra el riel positivo rojo (+), el riel negativo azul (-) y las filas centrales donde se conectan las piezas.
- 2
Con el portapilas apagado o desconectado, conecta el cable rojo de la bateria al riel + y el cable negro al riel -.
- 3
Pon un extremo de la resistencia en el riel +. Pon el otro extremo en una fila vacia de la protoboard, por ejemplo la fila 10.
- 4
Coloca el LED para que la pata mas larga, llamada anodo, quede en la misma fila que el extremo de la resistencia. Pon la pata mas corta, llamada catodo, en otra fila.
- 5
Usa un cable puente para conectar la fila de la pata corta del LED al riel -. Ahora la resistencia y el LED estan en un solo camino en serie.
- 6

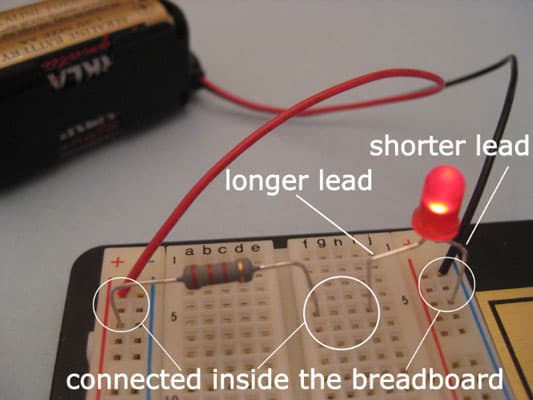

Conecta la bateria o enciende el portapilas. El LED debe encenderse cuando la corriente va de +, pasa por la resistencia, pasa por el LED y regresa a -.
- 7
Si el LED no enciende, desconecta primero la bateria y luego voltea el LED o revisa que cada pieza este en la fila correcta.
